Монтаж подкровельной изоляции
Чтобы вода не намочила конструкцию крыши и нижележащие элементы здания, можно использовать как традиционный способ подкровельной гидроизоляции жесткий настил из водостойкой фанеры или плит OSB, покрытый рубероидом, так и более современный — подкровельную пленку. Кровельные пленки дешевле сплошного настила даже при использовании дорогой пленки с высокой паропроницаемостью. Кроме того, дощатый настил вместе с рубероидом весит 15—23 кг/м2, а вес кровельной пленки обычно не превышает 0,009—0,2 кг/м2. Однако большинство пленок чувствительны к ультрафиолетовому излучению, поэтому их можно оставить без финишного покрытия максимум на месяц, и только некоторые — на 3—4 месяца.
Подкровельная пленка устроена так, что вода стекает по ней, не просачиваясь, и при этом может обеспечиваться разная степень паропроницаемости, что позволяет пару уходить в верхний вентилируемый зазор. У пленок с низкой паропроницаемостью этот показатель не превогшает 700 г/м2 в сутки. Такую пленку нельзя укладывать непосредственно на утеплитель или деревянный настил, поскольку они могут отсыреть. Пленки с высокой паропроницаемостью имеют перфорацию — микроотверстия в форме воронки, обращенной широкой стороной внутрь помещения.
Благодаря этому пленка не пропускает воду, но и не препятствует прохождению водяного пара. Такие пленки, свойства которых в разных направлениях различны, часто называют мембранами. Наряду с классическими подкровепьными пленками на рынке присутствуют диффузионные и супердиффузионные мембраны, суточная паропроницаемость которых достигает 3000 г/м2.
Выпускаются и пароизоляционные пленки с показателем паропроницаемости, близким к нулю. Их используют для того, чтобы водяной пар, образующийся в результате жизнедеятельности обитателей дома, не увлажнял изнутри утеплитель (такие пленки используют также в каркасных конструкциях стен).
Кроме показателя паропроницаемости, пленки различаются между собой по прочности на растяжение и разрыв, а также по устойчивости к ультрафиолету. Большинство пленок имеет почти одинаковый диапазон температурной устойчивости — от -40 до т80 °С. Некоторые из них могут быть покрыты веществами, повышающими их огнестойкость и стойкость к истиранию. Это важно в тех случаях, когда пленку укладывают непосредственно на настил.
Особый интерес могут представлять подкровельные пленки с металлическим покрытием. Они обладают способностью отражать тепловое излучение, что позволяет снизить энергопотребление здания. Например, пароизоляционная пленка с отражающим алюминиевым покрытием защищает мансарду от охлаждения зимой, так как до 90 % теплового (инфракрасного) излучения отражается от этого покрытия обратно в помещение.
А металлизация полиуретанового функционального слоя на подкровельной диффузионной мембране, уложенной под кровельным покрытием, защищает мансарду от перегрева летом, отражая 50—85 % солнечного излучения.
Благодаря отражающему покрытию и сама диффузионная мембрана нагревается меньше, что продлевает срок ее эксплуатации. Наилучшие результаты дает одновременное применение обеих металлизированных мембран: и пароизоляционной, и гидроизоляционной.
Это позволяет значительно уменьшить энергопотребление. Чтобы металлический слой на пароизоляционной пленке выполнял свою отражающую функцию, следует оставлять под ним невентилируемый закрытый зазор ни теплоизоляция, ни обшивка мансарды не должны контактировать с отражающей поверхностью мембраны.
Чтобы проверить обладает ли пленка высокой паропроницаемостью, необходимо ее кусок плотно обернуть вокруг горлышка банки, наполненной кипятком. Сверху на этy банку ставят пустую банку. Если стенки верхней банки быстро запотеют, значит пленка имеет высокую паропроницаемость. Гидроизоляционные свойства пленки проверяют похожим способом. Пленку следует плотно закрепить на горлышке банки с водой. Затем эту банку переворачивают и ставят на пустую банку. Через водонепроницаемую ппенку вода протекать не должна.
Все типы гидроизоляционных пленок и мембран раскатываются горизонтально от карниза к коньку с нахлестом (рис. 1). Места нахлеста обозначаются на пленке специальной полосой, а его размер зависит от уклона крыши. При уклонах до 21 % горизонтальный нахлест должен быть не менее 20 см, при 22—30 % — 15 см, а при уклоне свыше 31 % допускается нахлест 10 см. Крепятся пленки скобами строительного степлера или оцинкованными гвоздями с широкой шляпкой; места перехлеста изолируются специальной клейкой лентой. При этом рекомендуется раскатать пленки таким образом, чтобы места нахлестов приходились на деревянные элементы конструкции (стропила, рейки контробрешетки, дистанционные бруски). В ендовах и на наклонных коньках вальмовых и шатровых крыш пленка сначала укладывается вдоль оси конька или ендовы.

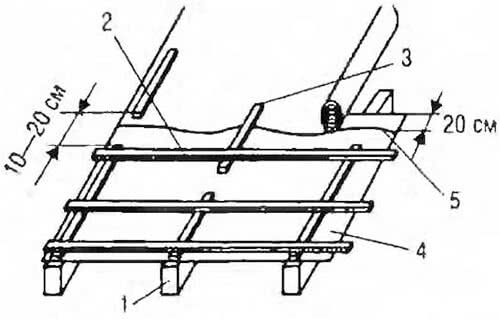

Рис. 1. Монтаж гидроизоляционных пленок:
1 — стропило; 2 — обрешетка; 3 — контробрешетка; 4 — первая полоса пленки; 5 — нахлест второй полосы
Если обрешетка была пропитана антисептическим составом, то перед монтажом пленки нужно убедиться, что пропитка высохла.
Гидроизоляционный слой должен выступать за линию стен у карниза и свеса крыши над фронтоном не менее чем на 200 мм. По торцам крыши гидроизоляционные пленки должны выходить на торцевые доски, причем у карниза гидроизоляция выводится по стропилу и прикрепляется клейкой лентой. Благодаря этому по стекающей с пленки воде удается быстро распознать повреждения кровли.
Перфорированная пленка обязательно должна укладываться таким образом, чтобы перфорация была ориентирована наружу. Иначе она начнет пропускать влагу внутрь крыши и не выпускать пар изнутри Надписи на пленке всегда указывают ее наружную сторону.
Пленки укладывают с провисом между стропилами около 20 мм. Провис требуется, чтобы исключить натяжение и обрыв пленки из-за уменьшения ее размеров от холода или некоторой «игры» стропильной системы. При этом желательно, чтобы расстояние между стропилами было не более 1,2 м (рис. 2, а).

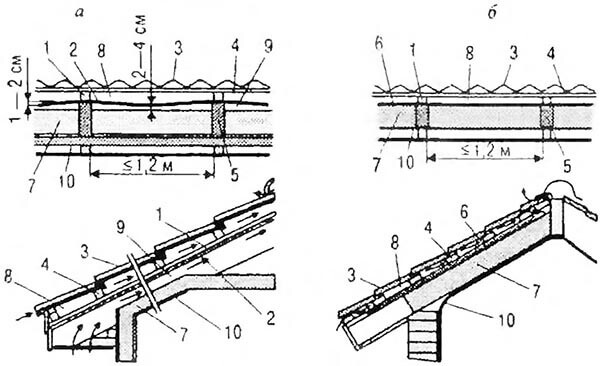

Рис. 2. Конструкция гидроизоляции кровельного «пирога»:
а — пленкой (с двумя вентзазорами); б — мемораной (с одним вентзазором);
1 — контробрешетка; 2 — гидроизоляционная пленка; 3 — кровельное покрытие; 4 — обрешетка; 5 — стропило; 6 — мембрана, 7 — утеплитель; 8 — верхний вентиляционный зазор; 9 — нижний вентиляционный зазор; 10 — пароизоляция.
Антиконденсатная пленка устанавливается в сухую погоду после монтажа стропильной системы крыши и укладки утеплителя. Ее раскладывают на стропилах от карниза к коньку крыши внахлест горизонтальными полосами впитывающей поверхностью вниз и закрепляют скобами степлера или оцинкованными гвоздями с широкой шляпкой. Для нормального проветривания расстояние между нижней поверхностью пленки и утеплителем должно быть 40—60 мм. Нижний край пленки должен располагаться так, чтобы обеспечивать удаление стекающей влаги в водоотводный желоб.
Сверху пленочного покрытия с интервалом 100—150 мм крепят бруски контробрешетки сечением 40x25 мм. Их прибивают вдоль стропил оцинкованными гвоздями. Поверх монтируется обрешетка под кровельное покрытие. При использовании диффузионных мембран с высокой паропроницаемостью их можно укладывать прямо на утеплитель без нижнего зазора (рис. 2, б), соблюдая нахлест 20 мм. В этом случае вентиляционный зазор только один — верхний, между мембраной и обрешеткой (30—40 мм,).
Укладка мембран той или иной стороной проводится в соответствии с инструкциями производителя, то есть специально окрашенной стороной к поверхности утеплителя и, соответственно, обратной стороной наружу. Способ монтажа такой же, как и для пленок оцинкованными гвоздями с плоской головкой или скобами степлера. Стыки рекомендуется соединять специальной двухсторонней самоклеящейся лентой для защиты от появления капиллярной влаги в месте нахлеста мембран.
Объемные диффузионные мембраны укладываются параллельно карнизному свесу на сплошной настил. Вдоль верхней кромки материал закрепляется оцинкованными кровельными гвоздями с уплотнительной прокладкой или скобками степлера. Следующий рулон должен перекрывать места крепления приблизительно на 7 см, а в зоне нахлеста оба рулона склеивают специальным клеем. Поверх пленки монтируется самоклеящаяся уплотнительная лента (обычно из пенополиуретана), чтобы обеспечить гидроизоляцию в местах крепления контробрешетки гвоздями.
В любом из рассмотренных вариантов для создания вентиляции подкровельного пространства необходимо оставить коньковый продух. Чтобы воздух проходил через конек, гидроизоляционный материал не должен доходить до его оси 40—50 мм (рис. 3).

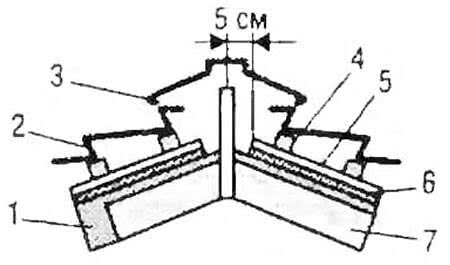

Рис. 3. Коньковый продух
1 — стропило; 2 — кровельное покрытие 3 — конек; 4 — обрешетка; 5 — контробрешетка; 6 — гидроизоляция; 7 — утеплитель.
