Навесной вентилируемый фасад дома

Более 50% новых зданий в Европе имеют вентилируемые фасады. В этой системе утепления идея естественной вентиляции утеплительного слоя получила дальнейшее развитие. Конструкция навесного вентилируемого фасада (НВФ) напоминает известную систему облицовки гипсокартоном и состоит из прикрепленной к несущей стене металлической или деревянной конструкции, на которую крепится внешняя облицовка (фальшстена), а также из утеплителя и вентилируемой зоны (рис. 1).

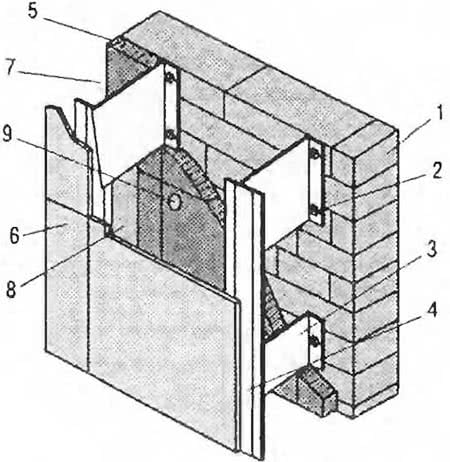

Рис. 1. Конструкция НВФ на металлическом каркасе:
1 — утепляемая стена; 2 — распорный анкер; 3 — кронштейн 4 — направляющие; 5 — теплоизоляционные плиты; 6 — плиты защитной декоративной облицовки; 7 — воздушный зазор; 8 вставка кронштейна; 9 — фасадный дюбель.

В качестве утеплителя обычно применяют минеральную вату, а для облицовки широко используют виниловый сайдинг, ПВХ панели, деревянный и металлический сайдинг, блокхаус. Реже устраивают облицовку из керамогранита, натурального и искусственного камня, керамических, фиброцементных и цементных плиток и панелей, кассет из листовых материалов и металлических облицовок со средним слоем из полимерных материалов (предпочтение отдается легким материалам, чтобы не увеличивать нагрузку на фундамент).

Элементы защитной облицовки устанавливаются не вплотную друг к другу, а с компенсационным зазором. Между защитной облицовкой и плитами утеплителя устраивается вентилируемый воздушный зазор не менее 60 мм. Благодаря наличию воздушной прослойки и зазоров между элементами облицовки диффузионная влага, проходящая через наружную стену в виде водяных паров, не скапливается в утеплителе, а удаляется наружу, и утеплитель не теряет свои теплосберегающие свойства.

Атмосферная влага, попавшая внутрь воздушной прослойки при дожде и ветре, также удаляется через щели между элементами обшивки. Кроме того, зазор между элементами защитного экрана необходим для предотвращения разрушений облицовки из за температурных деформаций, для выравнивания давления воздуха в вентилируемой прослойке. Летом такой фасад уменьшает нагрев ограждающих конструкций под воздействием солнечных лучей и высокой температуры воздуха, поэтому температура внутри помещения не будет резко возрастать. НВФ актуален и для загородных домов, которые построены из «теплых» материалов — поризованных пустотелых керамических и газобетонных блоков. Он представляет собой отделку фасада, позволяющую стеновому материалу «дышать» Кроме того, система хорошо работает и как звукоизолятор.

Существуют кассетные и реечные (линейные) вентилируемые фасадные системы. Они весьма эффективны и используются как при строительстве, так и при реконструкции старых зданий. Такие фасады можно монтировать в любое время года, так как полностью исключены мокрые процессы. Они долговечны, не нуждаются в частом ремонте и особом уходе. Ремонт не требует полного демонтажа конструкции, а сводится к простой замене поврежденных частей.

Главный недостаток навесных фасадов, имеющих металлический каркас и навесные фасадные панели из дорогих материалов, - высокая цена. К тому же НВФ подходит не для каждого архитектурного решения. Кассетный НВФ будет органично смотреться на фасадах современных домов, имеющих строгую пластику и большие ровные плоскости, а реечный более демократичен с точки зрения цены и архитектуры.

Монтаж НВФ на металлическом каркасе

Система навесного кассетного фасада — это совокупность алюминиевых кронштейнов и направляющих, прикрепленных к стене крепежными элементами, которые удерживают защитно-декоративную панель. Кронштейны с паронитовыми прокладками крепят к наружной несущей стене с помощью анкеров. Затем с помощью специальных дюбель-болтов к стене крепят утеплитель из каменной ваты. Плиты должны примыкать друг к другу и к кронштейнам плотно, без зазоров. Утеплитель защищают от сильных воздушных потоков и выветривания ветрозащитной мембраной, регулирующей влажность утеплителя и не позволяющей проникать в него атмосферной влаге.

К кронштейнам с помощью болтов и вытяжных заклепок крепят вертикальные и горизонтальные элементы подконструкции. Когда каркас готов и утеплитель установлен, на элементах подконструкции крепят элементы навесного защитного экрана. При использовании фасадных кассет нижнюю часть кассеты ставят в замок вместе с верхней частою нижней кассеты, а верхнюю крепят вытяжными заклепками или самонарезными винтами к направляющей.

Наибольшие ветровые нагрузки возникают на фасадах зданий в области наружных углов. Поэтому особое внимание должно быть обращено на прочность крепления конструкции подсистемы НВФ к несущей стене (рис. 2).

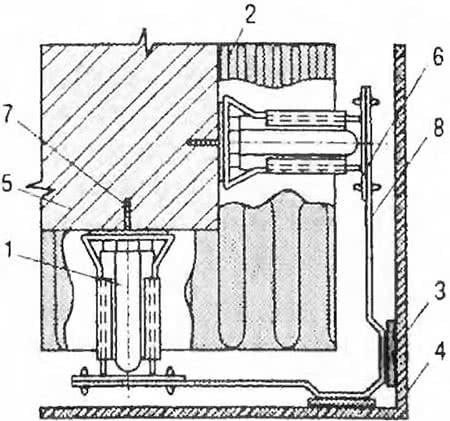

Рис. 2. Схема крепления облицовки и плит утепления в зоне наружною угла здания:
1 — кронштейн, 2 — теплоизоляционные плиты; 3 — кляммер; 4 — плитка облицовочная. 5 — утепляемая стена, б — заклепка; 7 — анкерный дюбель, 8 — гнутый уголковый профиль.

Кроме того, выступающий угол здания должен быть тщательно утеплен с соблюдением зубчатой перевязки швов между плитами утеплителя. Для обеспечения пожарной безопасности по контуру оконных и балконных проемов устраивают специальное обрамление из листовой стали толщиной не менее 0,55 мм (рис. 2).

Несмотря на кажущуюся простоту, навесной вентилируемый фасад — сложная инженерная конструкция. Очень важно корректно рассчитать параметры системы, тщательно подобрать комплектующие и смонтировать ее, точно соблюдая все требования. Самостоятельно это сделать вряд ли удастся, поэтому производители обычно продают такие системы в комплекте, а дилеры предлагают свои услуги по монтажу.

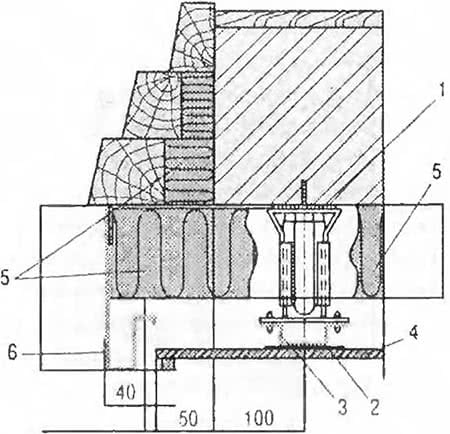

Рис. 3. Узел примыкания навесной фасадной системы к оконному проему:
1 — кронштейн, 2 — направляющая, 3 — кляммер, 4 — плитка облицовочная: 5 — плита теплоизоляционная; 6 — стальной элемент рамы оконного обрамления.

К утеплителям для использования в НВФ предъявляют ряд жестких требований, среди которых особенно важна пожарная безопасность, а также прочность на отрыв слоев, так как существует проблема выдувания волокон утеплителя из-за особенностей конструкции НВФ. В связи с этим традиционно предпочитают использовать негорючие минераловатные утеплители плотностью от 75 кг/м3 или, если необходимо удешевить конструкцию, но при этом обеспечить достаточную жесткость системы утепления, прибегают к двухслойным системам «стекловолокно—стекловолокно» или «стекловолокно—базальт».

На поверхность фасада устанавливают волокнистые теплоизоляционные плиты плотностью более 30 кг/м3, затем на них со стороны воздушной прослойки монтируют второй ряд утеплителя большей плотности (более 80 кг/м3). Более мягкий нижний слой обеспечит плотное прилегание теплоизоляции к утепляемой стене, а наружный жесткий защитит внутренний слой от выдувания волокон материала и от распространения огня при пожаре. Во избежание дополнительных потерь тепла швы в разных слоях утеплителя следует выполнять вразбежку.

Монтаж НВФ на деревянном каркасе

Самый популярный и дешевый вариант НВФ — каркас из дерева, на который крепят недорогой виниловый или металлический сайдинг или блокхаус. На первом этапе к стене дома с шагом 40—70 см крепят дюбелями обрешетку из деревянного бруса (рис 4). Поверх нее кладут пароизоляцию, которая защитит утеплитель от влаги, проникающей изнутри здания. Затем укладывают сам утеплитель в один или два слоя в зависимости от теплотехнического расчета. Если надо уложить два слоя утеплителя, это делают с разбежкой стыков в разных слоях. «Пирог» закрывают ветрозащитной пленкой, фиксируемой с помощью деревянных направляющих, которые одновременно будут создавать вентиляционный зазор между утеплителем и фальшстеной. По этим направляющим снизу вверх монтируют панели сайдинга или блокхауса. Но вначале внизу конструкции устраивают отлив для стока воды с вентиляционной решеткой над ним.

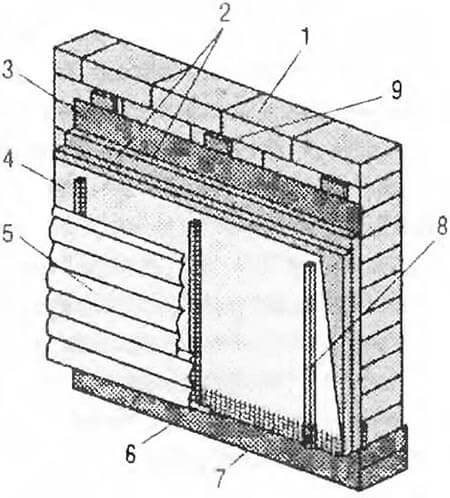

Рис. 4. Монтаж НВФ на деревянном каркасе:

1 — наружная стена; 2 — утеплитель (два слоя минеральной ваты); 3 — пароизоляция; 4 — ветрозащита; 5 — сайдинг; 6 — стартовая планка; 7 — вентиляционная решетка, защищенная сеткой; 8 —дистанционная планка, обеспечивающая наружный вентиляционный зазор; 9 — дистанционная планка, обеспечивающая вентиляцию между стеной и утеплителем.
