Изоляция стен каркасной конструкции

Изоляция стен каркасной конструкции - это как раз тот случай, когда утеплитель помещается внутрь изолируемой конструкции. Обычно внешние стены представляют собой силовой каркас из сухого строганого бруса, заполненный утеплителем, толщину которого выбирают в зависимости от климата в конкретном регионе и назначения используемой постройки. Причем сечение стоек каркаса определяется не только расчетами по нагрузке, но и толщиной применяемой теплоизоляции.

Чтобы утеплитель оставался всегда сухим, с внешней стороны его защищают от атмосферной влаги и ветра пленкой, не препятствующей выходу остаточного водяного пара, содержащегося в порах утеплителя. Чтобы в утеплитель не попал водяной пар, образующийся в помещении, изнутри его закрывают пароизоляционной пленкой или пергамином (рис. 1).

Пароизоляция предназначена для защиты утеплителя от проникновения пара из помещения. Кроме того, в легких постройках она зачастую служит и защитой от наружного холодного воздуха, проникающего через стыки матов утеплителя с каркасом, через проемы в стенах, электромонтажные коробки и т. д. Пароизоляцию следует укладывать после того, как смонтирован каркас и уложен заполнитель.

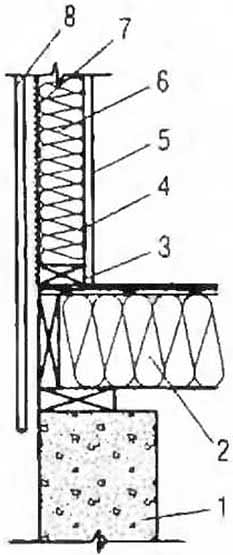

Рис. 1. Изоляция каркасной стены:
1 — фундамент; 2 — каркас пола, 3 — герметичный стык пароизоляции стены и пола; 4 — пароизоляция, 5 — внутренняя отделка; 6 — теплоизоляция стены в полостях каркаса; 7 — ветро- и гидроизоляция; 8 — наружная обшивка.

Ее закрепляют скобами или гвоздями под гипсокартонными плитами. Пленку соединяют с нахлестом шириной 10— 15 см и скрепляют клеящей лентой. Если ее не склеивать, нахлест должен быть не менее 30 см. Места забивания скоб или гвоздей также нужно заклеить лентой.

Зачастую маты утеплителя продаются с уже наклеенным слоем пароизоляции или бумаги, который располагается на стороне, обращенной в помещение. Если облицовка используется как пароизоляция, ее лучше крепить непосредственно к стойкам и ригелям, чтобы обеспечить лучшую герметичность. По при этом могут возникнуть затруднения с установкой вагонки, гипсокартона и других элементов внутренней отделки.

Маты, облицованные фольгой, необходимо крепить таким образом, чтобы обеспечить воздушный зазор между теплоизоляцией и внутренней обшивкой. Он необходим для того, чтобы слой фольги эффективно работал на отражение тепла.
Необлицованные маты эффективно работают в том случае, если плотно, без зазоров вставлены между элементами каркаса и закрыты изнутри помещения слоем пароизоляции. Важно, чтобы внутри стены не образовывались пустоты, а пароизоляция была сплошной.

Жесткая изоляция может повысить сопротивление теплопередаче стены в целом. Обычно ее крепят по сплошной черновой обшивке, которая в свою очередь сама может служить жесткой изоляцией. При этом следует тщательно изолировать концевые балки (рис. 2). Надо учитывать, что это покрытие должно быть паропроницаемым, чтобы обеспечить вывод влаги из стены.

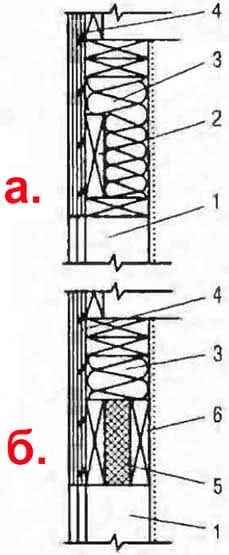

Рис. 2. Изоляция концевых балок; а — одинарных; б — двойных; 1 — стойка; 2 — одинарная концевая балка 50x150 мм; 3 — теплоизоляционный мат; 4 — обшивка; 5 — жесткая изоляция; 6 — сдвоенная концевая балка из досок 50х150 мм

Внутренние перегородки изготавливаются из бруса меньшего сечения, заполняются утеплителем и с двух сторон закрываются пленкой «паробарьер». Снаружи стены отделываются фасадной штукатуркой, облицовочным кирпичом, обшиваются влагостойкими OSB-плитами толщиной 10 мм, сайдингом или блокхауссм, а изнутри — вагонкой или гипсокартоном. Чтобы защитить стены от влаги, обшивку выполняют с перекрываемыми вертикальными и горизонтальными стыками и с устройством необходимых сливов с выступающих элементов стен.

Традиционно считается, что каркасные, щитовые и каркасно-щитовые дома — это дачный вариант. Действительно, подавляющее количество садовых домиков старого образца холодные, с очень высокой теплопроводностью. Но современные материалы позволяют обеспечить низкую теплопроводность, ветро- и влагонепроницаемость при толщине стены всего 20 см, т.е. из них вполне можно построить всесезонный дом.

В качестве утеплителя для каркасных стен обычно используют легкие минеральные и органические материалы с объемной массой до 500 кг/м3. Они легки, огнестойки, не гниют, не разрушаются грызунами. Утеплитель вставляют между стойками каркаса с небольшим усилием. При укладке плит в два слоя швы между плитами первого слоя должны перекрываться плитами второго слоя.

Другие минеральные утеплители (топливные и металлургические шлаки, керамзит, трепел), которыми раньше засыпали полости в стенах, значительно уступают минеральной вате по сопротивлению теплопередаче, и их применение в районах с расчетной температурой наружного воздуха ниже -25 °С нецелесообразно. Кроме того, сыпучие материалы в процессе эксплуатации могут дать осадку и образовывать пустоты, а стены приходится делать из двух слоев досок для образования полости под засыпку.

Впрочем, и им можно найти применение в том случае, когда нужно быстро утеплить каркасный или сборный дом, не переделывая саму ограждающую конструкцию. Поскольку легкие стены таких домов из-за небольшой массы не обладают высокой теплоаккумулирующей способностью, их можно утеплить изнутри следующим способом. Перед стеной устраивают фальшстену и гипсивых строительных плит толщиной 80 мм и заполняют сыпучими материалами промежуток между стеной и гипсовой оболочкой (рис. 3).

Что же касается пенопластов, то они горючи, легко повреждаются грызунами и нередко имеют относительно высокую для человека токсичность. Так что пенопласт лучше использовать для наружного утепления кирпичных или бетонных стен.

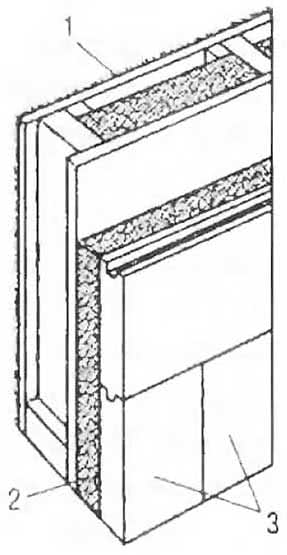

Рис. 3. Утепление щитовой стены:
1 — легкая каркасная стена; 2 — утеплитель; 3 — стена из гипсовых плит.
