Возведение стен облегченной колодцевой кладки

1. Облегченную кладку кирпичных стен возводят по устроенной на верхнем обрезе цоколя горизонтальной гидроизоляции.

2. Кладку устраивают из двух параллельных стенок (внутренняя кладка и внешняя), между которыми оставляют зазор 14 - 34 см для устройства теплоизоляции. По длине стены внутреннюю и внешнюю параллельные стенки соединяют поперечными толщиной в полкирпича с шагом 65 - 120 см (рис. 1). Кладку ведут обычными для каменных работ методами, укладывая раствор толщиной около 1 см между слоями кирпича и отдельными камнями. Раствор укладывают и разравнивают кельмой. Кирпичи втапливают в раствор, проверяя горизонтальность и вертикальность ряда горизонтальным уровнем и отвесом. Ровности стены добиваются натягиванием шнура-причалки от одного угла до другого.

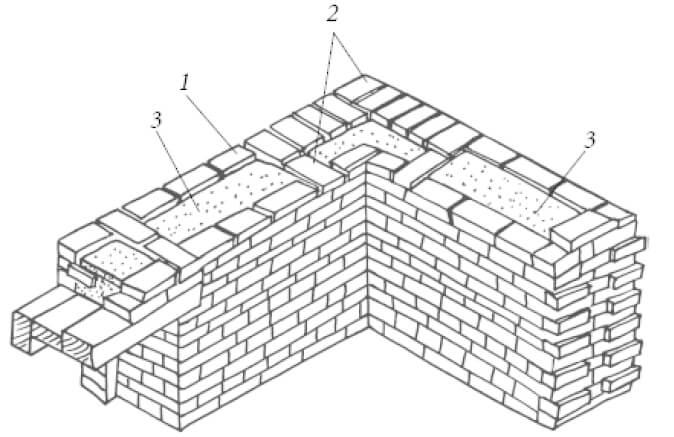

Облегченная колодцевая кладка стены

Рис. 1. Облегченная колодцевая кладка стены:

1) продольные стенки; 2) поперечные стенки; 3) внутренний слой утеплителя

3. Образовавшиеся пустоты между продольными и поперечными стенками, останавливая кладку каждые 1 - 3 ряда по высоте, заполняют теплоизоляционным материалом: пенобетон или другой легкий бетон (наливной материал); керамзит, щебень или песок легких пород (насыпной материал). Насыпной материал укладывают слоями по 10 - 15 см по ходу кладки, каждый слой трамбуют и проливают цементным раствором.

4. После размещения в пустотах теплоизоляционного материала следующие «связи» в виде поперечных стенок выполняют с перевязкой относительно предыдущих рядов.

Технология возведения стен в несъемной опалубке

1. Установка опалубки из пенополистирола (сегодня появляются и другие варианты несъемной опалубки, играющей роль изоляции - на основе камня, пластика и прочих материалов). Пустотелые блоки устанавливают насухо, соединяя с помощью пазов. За одну захватку устанавливают один горизонтальный ряд (рис. 2).

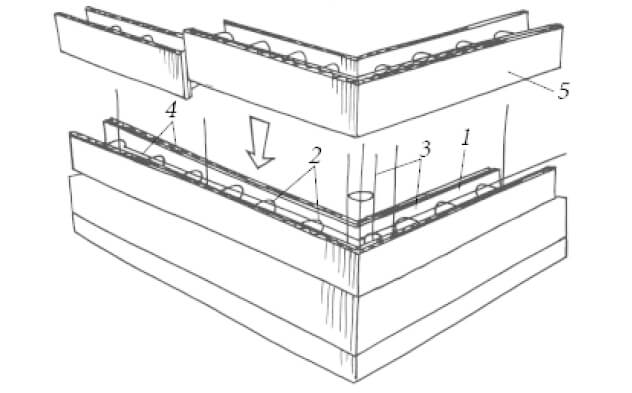

Возведение стены по технологии несъемной опалубки
Рис. 2. Возведение стены по технологии несъемной опалубки:

1) блоки пенополистирола (опалубка); 2) вставки (распорные перемычки в блоках); 3) арматура; 4) пустоты для заливки бетона; 5) следующий ряд блоков

2. Армирование опалубки. Арматурные стержни устанавливают в горизонтальном и вертикальном направлении, жестко соединяя друг с другом путем сварки или перевязки проволокой. После заливки бетона в текущий ряд опалубки на его поверхности должны оставаться выпуски вертикальных арматурных стержней высотой не менее 5 - 10 см (для сварки или перевязки с арматурой верхних рядов).

3. Заполнение опалубки бетонной смесью (керамзитобетон, пенобетон и т. д.). Бетон подают в блоки вручную или с помощью специального оборудования. После окончания заливки смесь уплотняют погружным вибратором и начинают возведение следующего ряда.
