Наружная теплоизоляция стен своими руками

Система наружной теплоизоляции позволяет, во-первых, переместить точку росы из ограждающей конструкции в наружный теплоизоляционный слой или даже за его пределы, а значит, избежать разрушения стены и улучшить ее теплотехнические характеристики. Во-вторых, при правильно спроектированной системе испарение накапливающейся внутри стены влаги происходит во внешнюю среду через наружный штукатурный слой. Поскольку все материалы, используемые в системах наружной теплоизоляции, имеют хорошую паропроницаемость, конструкция сохраняет способность «дышать». В-третьих, применение наружной теплоизоляции позволяет повысить теплоаккумулирующю способность массивной стены, а значит, выровнять температурные колебания внутри ограждающей конструкции. В-четвертых, такая теплоизоляция защищает стены от переменного промерзания и оттаивания и, как следствие, обеспечивает как зимой, так и летом достаточную теплоустойчивость конструкции.

Кроме того необходимо отметить, что применение системы наружной теплоизоляции повышает звукоизоляцию здания. Способов наружной теплоизоляции стен существует несколько.

Слоистая кладка в строительстве загородного дома

Эта конструкция состоит из трех слоев: несущей стены, стены из облицовочного материала и утеплителя, который расположен между ними (рис. 1)
Несущая и облицовочная стены опираются на один фундамент. Наружный слой чаще всего выполняют либо из облицовочного кирпича, либо из строительного с последующим оштукатуриванием, покрытием искусственным камнем, клинкерной плиткой и прочее.

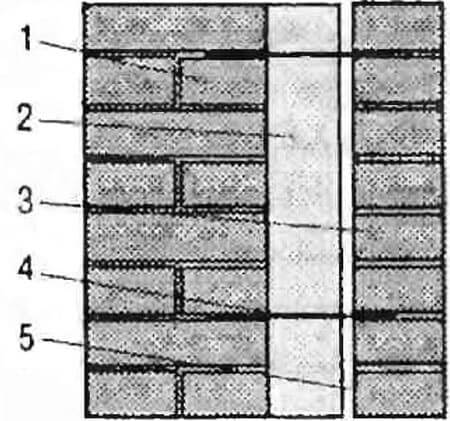

Рис. 1. Устройство слоистой кладки

1 — несущая стена; 2 — теплоизоляция 3 — облицовочный слой из кирпича 4 — закладные детали (связи), 5 — воздушный зазор

Теплоизоляцией, как правило, служат плиты из минеральной ваты на основе каменного волокна или штапельного стекловолокна, пенополистирола, реже — из экструдированного пенополистирола (в силу его высокой цены). У всех материалов схожие характеристики теплопроводности, так что толщина изоляционного слоя в стене будет одинаковой, независимо от выбранного типа утеплителя. Предпочтение следует отдать, безусловно, волокнистым материалам. Они, в отличие от пенополистирольных, негорючие, а главное — эластичные, что позволяет при монтаже их плотнее прижать к стене. Плотное прилегание утеплителя — залог эффективности его работы, поскольку через воздушные карманы могут происходить утечки тепла из здания. Расчеты показали, что способность конструкции сохранять тепло при неплотном прилегании теплоизоляции к основанию резко снижается — до 70 %. Легче добиться и отсутствия зазоров в самом теплоизоляционном слое, т. е. избежать мостиков холода. Определенные сложности в применении пенополистирола в слоистых кладках вызваны еще и низкой паропроницаемостью этого материала. Вместе с тем пенополистирол примерно в, четыре раза дешевле минеральной ваты, и для многих это компенсирует его недостатки.

Следует отметить, что применение пенополистирола для утепления (фасада влечет за собой ряд обязательных противопожарных мер Согласно СП 23-101—2004 «Проектирование тепловой защиты зданий», при использовании в ограждающей конструкции горючих утеплителей оконные и другие проемы по периметру следует обрамлять полосами шириной не менее 200 мм из минераловатного негорючего утеплителя плотностью не менее 80—90 кг/м³. Только в этом случае конструкция фасада удовлетворяет требованиям пожарной безопасности.

Достоинства слоистой кладки

Главные достоинства слоистой кладки — красивый и респектабельный внешний вид при использовании дорогостоящих облицовочных материалов, а также высокая долговечность при условии правильного проектирования и квалифицированного монтажа конструкции. Правда, выполнение последних двух условий зачастую связано с трудностями. Например, очень важно, чтобы все слои такого фасада не только обладали необходимыми показателями по водопоглощению, паропроницаемости, морозостойкости, тепловому расширению, но и сочетались друг с другом по этим показателям. Сочетаемость определяется только расчетом системы в целом. Так, необходимо, чтобы в многослойной конструкции каждый последующий слой (изнутри наружу) пропускал пар лучше, чем предыдущий. Ведь если на пути у пара окажется препятствие, то неизбежна его конденсация в толще ограждающей конструкции.

Недооценка этого обстоятельства приводит к совместному использованию, к примеру, минераловатного утеплителя с отличной паропроницаемостью и полимерной декоративной штукатурки (тонкой, но плохо пропускающей пар). В итоге — отслаивание финишного слоя. Если же стена сложена из пеноблоков, затем — волокнистый утеплитель, сверху — облицовочный кирпич, то происходит вот что: паропроницаемосгь пеноблоков довольно высокая, у утеплителя она еще выше, а паропроницаемость облицовочных кирпичей гораздо меньше. В результате происходит конденсация пара — чаще всего на внутренней поверхности стены из лицевого кирпича (поскольку зимой она находится в зоне отрицательных температур), что влечет за собой негативные последствия.

Накапливается влага в нижней части кладки, вызывая со временем разрушение кирпича нижних рядов. Утеплитель будет намокать по всей толщине, и, как следствие, сократится срок службы материала, и существенно снизятся его теплозащитные свойства. Ограждающая конструкция станет промерзать, что приведет к неэффективности утепления, де формации отделки помещения, постепенному смещению зоны выпадения конденсата в толщу несущей стены, что может вызвать ее преждевременное разрушение. Во избежание подобных ситуаций специалисты не советуют подменять дешевые, но незнакомые или не рекомендованные производителем материалы, так как это обычно пагубно сказывается на качестве и сроке службы конструкции.

Если несущая стена деревянная, то между ней и утеплителем нельзя прокладывать пароизолирующую пленку, иначе на поверхности дерева выпадает конденсат и, как следствие, появляется плесень и гниль. Утеплитель должен всюду плотно прилегать к древесине. Ни в коем случае нельзя допустить образования воздушных карманов. Для рубленой стены в пазы следует заложить полосы утеплителя. А изнутри дома стену стоит пароизолировать, чтобы влага в виде пара не просачивалась из теплого помещения внутрь конструкции стены.

В той или иной степени проблема паропереноса актуальна для слоистой кладки с утеплителем любого типа. Во избежание увлажнения теплоизоляции рекомендуется создать воздушную прослойку между утеплителем и наружной стеной, а также оставить в нижней и верхней частях кладки ряд отверстий размером около 1 см (не заполненный раствором шов), чтобы добиться притока и вытяжки воздуха для удаления пара из утеплителя.

Общая схема утепления такова. Несущая стена, например, из силикатного кирпича, и наружный слой из облицовочного кирпича соединяются между собой при помощи закладных деталей из металлического или стеклопластикового прутка Ø 4,5—6 мм. Эти связи также выполняют функцию крепежа плит утеплителя. Их устанавливают в процессе кладки в несущую стену на глубину 6—8 см с шагом 60 см по горизонтали и 50 см по вертикали из рас чета в среднем 4 штыря на 1 м² (рис. 2). Предпочтительнее использовать связи из стекло- или базальтопластика, так как стальные связи — это мостики холода.

На них неизбежно будет образовываться конденсат, и с течением времени прутки заржавеют. Связи обязательно должны иметь слезник для отвода воды.

После закрепления прутков в несущей стене на них устанавливают теплоизоляционные плиты. Плиты устанавливают вразбежку, а на углах здания создают зубчатое зацепление плит, чтобы избежать образования мостиков холода (рис 2).

Затем на прутки крепят пластиковые фиксаторы, обеспечивающие равномерный вентилируемый зазор по всей площади утеплителя. Ширина воздушной прослойки — 25-40 мм. На таком расстоянии от утеплителя устраивают самонесущую облицовочную стенку. До высоты 6—7 м от уровня земли она должна опираться на фундамент, затем — на специальный несущий пояс (рис. 4). Для ликвидации мостика холода в зоне несущей балки-пояса в ней предусматриваются специальные отверстия, которые заполняются теплоизоляционным материалом.

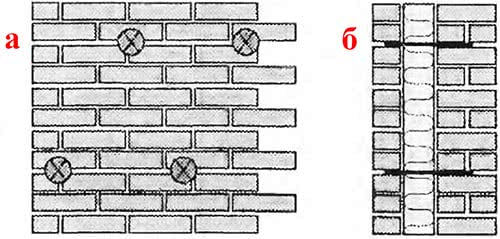

Рис. 2. Установка связей между внутренней и наружной стенками в трехслойной стене:
а — вид прямо: б — разрез.

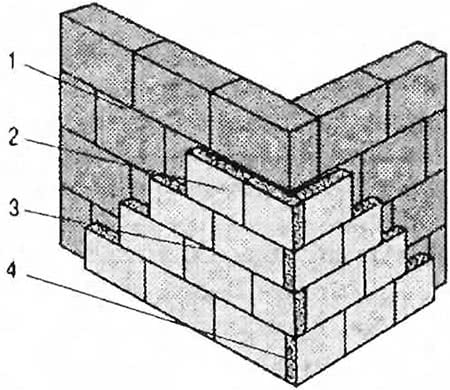

Рис. 3. Схема укладки утеплителя:
1 — несущая стена,
2 — теплоизоляционные плиты;
3 — Т-образные стыки плит при укладке вразбежку;
4 — зубчатое зацепление плит в углах здания.

В шов между кладкой и несущей балкой поясом устанавливают труб чатую уплотняющую прокладку диаметром 30 мм из вспененного полиэтилена и заделывают мастикой.

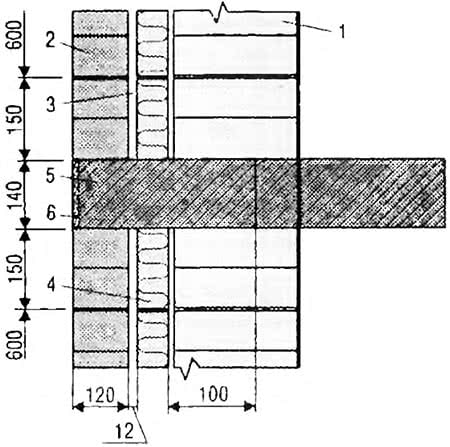

Рис. 4. Устройство несущих поясов в защитно декоративной стенке:
1 — внутренняя часть стены;
2 — наружная защитно-декоративная кладка толщиной 120 мм;
3 — воздушный зазор;
4 —теплоизоляционные плиты;
5 — несущая балка-пояс;
6— мастика

Для вентиляции прослойки в верхней и нижней части наружного слоя устраивают отверстия общей площадью 150 см² на каждые 20 м² стены. Для этого в кладке каждый третий-четвертый вертикальный шов в соответствующем ряду оставляют пустым, без раствора (рис. 5) При этом нижние отверстия предназначаются не только для вентиляции, но и для отвода воды.

При использовании пенополистироловых плит с рифленой поверхностью их крепят рифлением к стене. Такие плиты прекрасно подходят для теплоизоляции и отвода влаги. Идеальный вариант — если длина плит равна высоте фасада. Короткие плиты монтируют таким образом, чтобы гребни и бороздки на разных плитах совпадали.

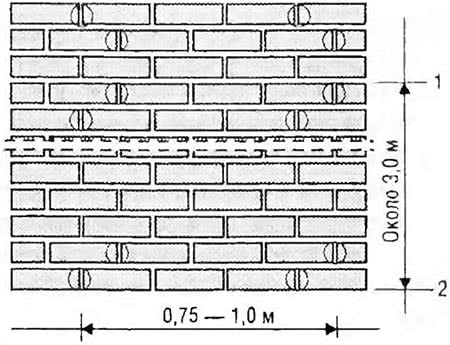

Рис. 5. Обеспечение притока воздуха в конструкции слоистой кладки: 1 — низ перекрытия; 2 — верх цоколя

Бороздки образуют воздушный зазор, позволяющий отводить влагу наружу и поддерживать обшивку в сухом состоянии. Но воздух должен свободно проходить по воздушному зазору, поэтому нужно не забыть смонтировать цокольный профиль с отверстиями, обеспечивающими приток воздуха снизу, и карнизный свес, через который происходит отток воздуха сверху. Применяя пенополистирол с рифленой поверхностью, необходимо защитить конструктивный слой стены ветроизоляционной пленкой, которая позволяет сохранить теплый воздух в стене. Пленку крепят к обшивке стен, а пенополистирол — к стойкам с помощью дюбелей с большой пластиковой головкой.

Принцип слоистой кладки использован при создании многослойных теплоэффективных блоков, известных как «Термоблок» или «Теплостен». Они имеют несколько слоев — основу из керамзито- или газобетона плотностью не менее 1000 кг/м³, утепляющую прослойку из пенополистирола и защитно-декоративный лицевой слой из бетона плотностью не менее 2400 кг/м³ (рис. 6).

Пенополистироновая прослойка имеет чуть меньшую высоту по сравнению с бетонной основой, и при кладке стены над ней получаются сплошные воздушные каналы. Это, в сочетании с неплохой паропроницаемостью материалов основы, обеспечивает стенам возможность «дышать». Благодаря такой конструкции нет необходимости дополнительно утеплять и облицовывать стены фасадными материалами. Стены из многослойных блоков в 2—3 раза легче кирпичных. Их сопротивление теплопередаче R0 = 3,6 м ° С/Вт.

Кладка выполняется на шов 2—3 мм с применением клеевых составов. Из недостатков следует отметить невысокую несущую способность таких стен и их чувствительность к общим деформациям. При использовании тяжелых перекрытий потребуется дополнительный каркас из металла или железо-бетона. Для этих целей Вы моежете приобрести металлопрокат от надежного поставщика в Ижевске, здесь: izhevsk.spk.ru/catalog/metalloprokat/sortovoy-prokat/armatura/

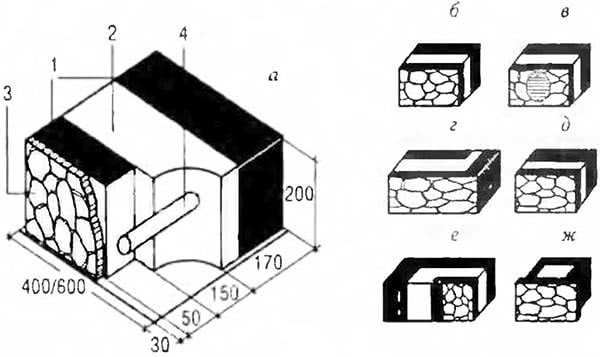

Рис. 6. Многослойные теплоэффектинные блоки:
а — устройство блока: 1 — керамзитобетон; 2 — пенополистирол;
3 — защитно-декоративный слой, 4 — связующая арматура; б — блок рядовой, в — блок рядовой с устройством воздухообмена; г — блок угловой наружный, о — блок с четвертью для проемов; е — блок угловой внутренний; ж — блок проемов двухсторонний.
