Мостики холода: окна, двери, балконы, цоколь, щели и швы

Для целей энергосбережения идеальной была бы ситуация, когда теплоизоляция устроена непрерывно по всему зданию. Но существуют места, где теплоизоляционную оболочку приходится прерывать (например, вокруг оконных и дверных проемов). От качества выполнения таких узлов будет зависеть, произойдет ли через них утечка тепла. По сравнению с остальной стеной подобные места характеризуются более низким сопротивлением теплопередаче, поэтому их называют мостиками холода. Следствием их наличия оказываются более высокие расходы на отопление.

Считается, что мостики холода в зданиях могут быть причиной потерь до 1/3 тепловой энергии. Мостики также являются причиной появления на стенах высолов и плесени. Понижение температуры на внутренней поверхности ограждающей конструкции может вызывать смещение точки росы и, как следствие, конденсацию водяного пара (например, на окне и вокруг него). Там, где появляется сырость, легко собирается пыль, и вскоре там образуются черные, грязные пятна. Поскольку пыль — превосходная питательная среда для микроорганизмов и домовых грибов, пятна быстро покрываются плесенью.

Возможных мест появления мостиков холода очень много. Например, в каркасной конструкции мостиками холода будут стойки, между которыми закладывают утеплитель. Если стойки деревянные, то мостики выражены слабо ввиду довольно низкой теплопроводности дерева.

Точно так же балки перекрытия будут мостиками холода при теплоизоляции потолка, а стропила будут мостиками холода при теплоизоляции крыши. При многослойной конструкции стены может стать проблемным устройство коленчатых мансардных стен и наружных железобетонных лестниц. Но самым слабым местом при слоистой кладке является железобетонная плита перекрытия. Причина проблемы заключается в том, что наружная и внутренняя стены кладки усаживаются по-разному. Чтобы не происходило смещение плоскостей, перекрытия между этажами приходится выносить за внешний предел здания, и на них опирают обе стены, внутреннюю и внешнюю.

Вставку, как правило, устанавливают так: оставляют разрыв в слое бетона, арматуру покрывают теплоизоляционным материалом, и уже потом заливают ее бетоном. Такое решение является наиболее экономически оправданным, однако стальной каркас все равно может отдавать тепло, а значит, могут образоваться мостики холода. Есть вариант более дорогой, но и более эффективный: сделать разрыв и в бетоне, и в самой арматуре, внедрить в них теплоизоляционные материалы и уже тогда залить все бетоном.

Мостики холода делятся на те, которых можно избежать, и те, с которыми придется смириться.

Окна и двери

Окна и двери, даже самые теплые окна и двери всегда будут более холодными, чем сплошная стена. Следовательно, если в гостиной установлены большие окна с видом в сад, именно эта часть стены будет иметь значительно более низкие показатели сопротивления теплопередаче.

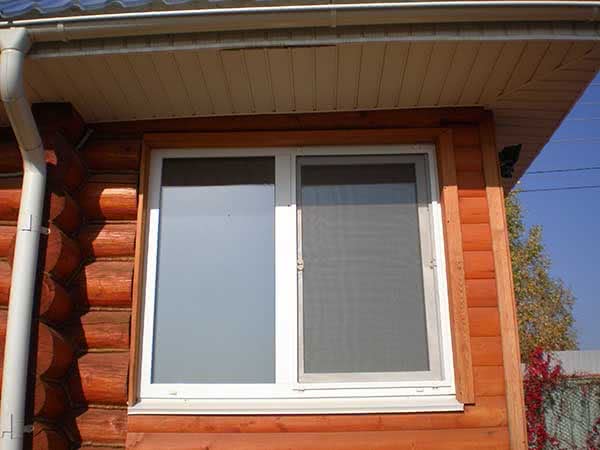

Окно

Вместе с тем большие окна на южном фасаде благодаря солнцу впускают в дом больше тепла, чем теряют. Контуры дверей и окон являются уязвимыми для мостиков холода, и нередко именно они могут упускать тепло, поэтому необходимо обратить особое внимание на способ их монтажа, предусмотреть закладные детали и использовать теплоизоляционные материалы, чтобы в местах примыкания к стене не возрастали потери тепла.

Балконы

Чем сложнее форма здания и чем больше декоративных элементов украшают его фасад: тем труднее выполнить теплоизоляцию правильно. Например, много проблем для теплоизоляции создают балконы. Чтобы балконная плита выдерживала проектные нагрузки, ее необходимо соедините с перекрытием здания прочно и надежно. Чаще всего балконная плита зафиксирована с помощью арматурных прутьев в плите железобетонного перекрытия Конструктивные требования к прочности конструкции выполняются, но место примыкания плиты к перекрытию становится путем для утечки тепла — возникает мощный мостик холода. Именно в этих местах чаще всего появляется плесень на штукатурке внутри помещения.

Простой современный способ избежать образования мостиков холода в балконной плите — использование специальных теплоизоляционных балконных элементов. Они состоят из анкерной части, т. е. арматуры, и термовкладыша, выполненного из пенополистирола толщиной 8 см. Арматура балконного элемента выполняется из высокосортной нержавеющей стали, обладающей низкой теплопроводностью; коэффициент К у этого материала составляет всего 15 BT/(M °С), тогда как у обычной стали — 60 Вт/(м °С).

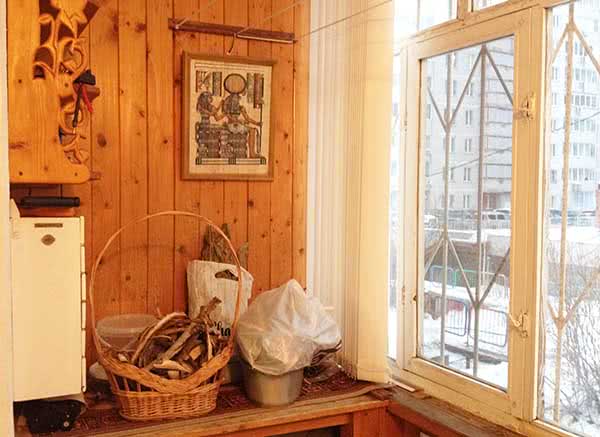

Балкон

Эти элементы можно использовать в одно, двух- и трехслойных стенах. Их укладывают на этапе армирования перекрытия, соединяя с арматурой как перекрытия, так и балконной плиты, после чего все одновременно бетонируется. Доступны различные виды балконных элементов, которые можно подобрать для каждого типа балкона — обычных, угловых и лоджий.

Точечные мостики

Часто бывает, что приходится что- то прикрепить к фасаду: ограждение балкона, навес над входом в дом, маркизу над террасой. Такие элементы должны крепиться непосредственно к стене, а не к внешнему слою изоляции. Из-за этого и возникают точечные мостики. Избежать их до сих пор не удавалось, но сейчас на рынке появились анкеры, химическим способом снижающий тепловой поток через стену в точке крепления.

Химические анкеры есть двух видов. Применение ампульных анкеров заключается в следующем. В стене высверливают отверстие, которое затем тщательно очищают с помощью нейлоновой щетки и потока воздуха, затем в него вставляют ампулу, содержащую в различных емкостях смолу и отвердитель. Когда в отверстие вбивается крепящий стержень, ампула разрушается, а ее содержимое перемешивается; через час анкер можно нагружать Применение инъецирующих анкеров связано с использованием монтажного пистолета, в картридже которого в разных секциях находятся смола и отвердитель. Они смешиваются при сжатии картриджа и через сопло поступают в отверстие, в которое затем вставляют крепящий стержень. Применение химических анкеров исключает контакт стены со стальными соединительными элементами и, следовательно, предотвращает появление мостиков холода.

Щели между плитами

Небрежность, допущенная в процессе строительства, может привести к тому, что места, которые казались защищенными от теплопотерь, станут в доме самыми холодными. Плиты пенополистирола или минваты должны соединяться плотно встык, иначе между ними остаются щели. Порой строители стараются исправить положение, заполняя щели клеем, который имеет худшие теплоизоляционные параметры по сравнению с изоляционным материалом. В результате такие щели становятся мостиками холода, что значительно снижает эффективность утепления

Цоколь

Между слоем теплоизоляции цоколя и стеной дома должна быть оставлена дилатационная щель (компенсационный шов). В нее помещают уплотнительную ленту. Проблема возникает, когда строители о ней забывают, в этом случае образуется мощный линейный мостик холода. Если же щель заполнена, имеет смысл проверить, применена ли на самом деле специальная, предварительно сжатая саморасширяющаяся уплотнительная лента, так как часто бывает, что используемые строителями традиционные пенки, силиконы или массы через определенное время перестают выполнять свою функцию.

Под воздействием высокой внешней температуры пластические массы могут вытекать из щелей. Конечно, кроме ленты, можно применять и другие средства, например забутовочный шнур, — при уплотнении с помощью силикона шнур удерживает массу и ограничивает ее чрезмерное расходование.

Растворные швы

Растворные швы в кладке тоже являются мостиками холода. Стена из самых термоэффективных блоков теряет свои теплосберегающие свойства, если выполняется на широкие швы или дополняется обыкновенным кирпичом, что ведет к возникновению мостиков холода. Швы промерзают намного быстрее блоков, и по всей их толщине начинают промерзать и сами блоки.

Поэтому раствор для кладки должен быть как можно менее теплопроводным, например с использованием перлитового песка, а швы следует выполнять как можно тоньше. Качественно изготовленные блоки, у которых геометрические размеры строго стандартизированы, укладываются на специальный клей. Тогда толщина шва получается 2—3 мм, и влияние мостиков холода сводится к минимуму. При кладке из обычного кирпича это недостижимо.
