Планировка коттеджа 1 и 2 этаж

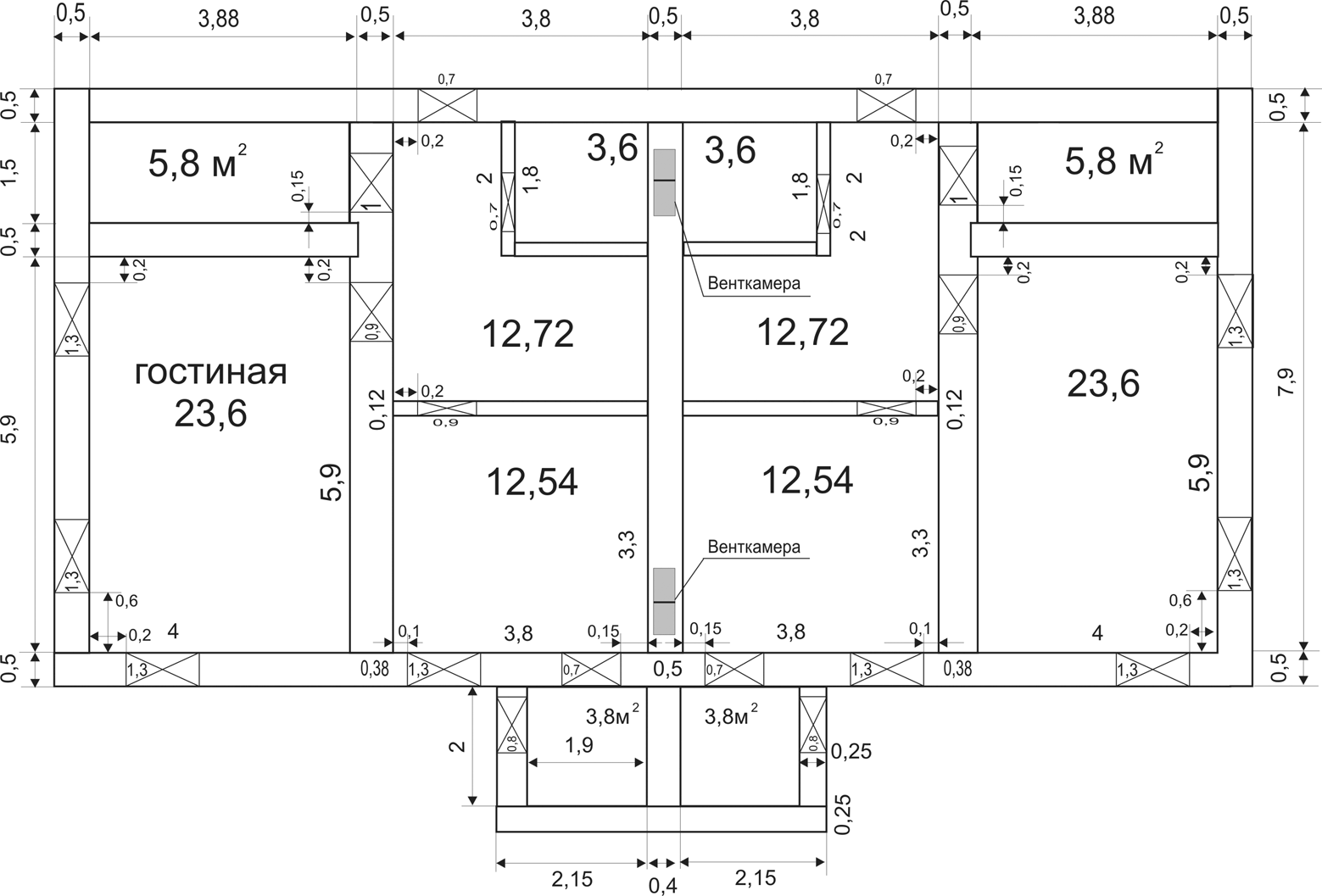

План 1 этажа
планировка коттеджа 1 этаж

Проёмы дверей входные -1=2 шт.
Проёмы дверей комнатных-0,9=4шт.
Проёмы дверей туалетных-0,7=2 шт.
Проёмы дверей в котельную-0,7=2ш
Проёмы дверей из котельной-0,8=2 шт.
Проёмы окон-1,3х1,15=8 шт.
Проёмы окон-0,7х1,15=2 шт.
Высота от пола до окна 1м
Высота дверного проёма 2,1м
h - 1,15 - окон

Крыльцо - 5,8
Туалет - 3,6
Коридор + лестница - 12,72
Кухня - 12,54
Гостинная - 23,6
Котельная - 3,8

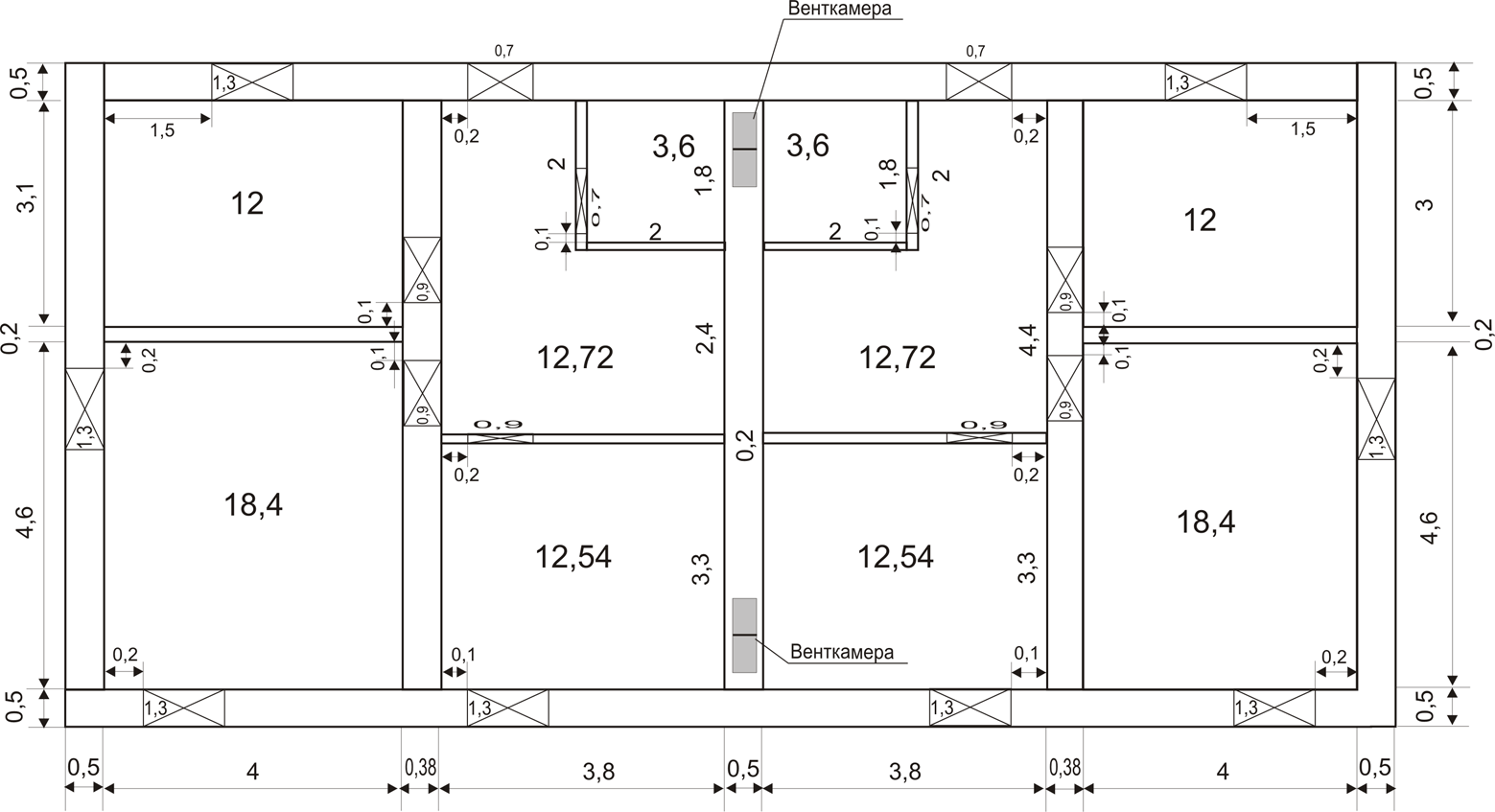

План 2 этажа
план коттеджа 2 этаж Блок 121,32 м
Коридор + лестница - 12,72
Санузел - 3,6
Спальня-1 - 12,54
Спальня-2 - 12
Спальня-3 -18,4
Проёмы дверей комнатных-0,9=6шт.
Проёмы дверей туалетных-0,7=2 шт.
Проёмы окон-1,3х1,15=8 шт.
Проёмы окон-0,7х1,15=2 шт.
